REPRÉSENTATION FONCTIONNELLE D'UN SYSTÈME TECHNIQUE (partie 2)

REPRÉSENTATION FONCTIONNELLE D'UN SYSTÈME TECHNIQUE

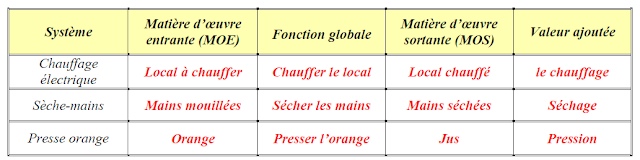

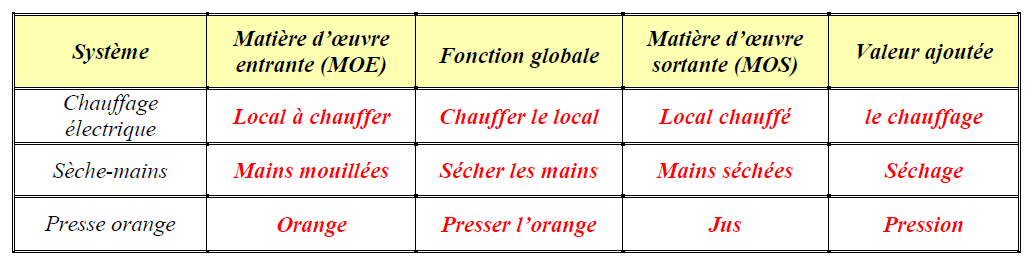

4- Valeur ajoutée :

C’est la modification apportée par le système à la matière d’oeuvre entre MOE et la MOS

5- Données de contrôle :

On appelle données de contrôles les contraintes qui permettent d’enclencher ou de modifier le
fonctionnement du système. Ces contraintes peuvent être :

6- Les sorties secondaires (SS):

Les sorties secondaires peuvent être :
¨Des informations (messages, compte rendus, signalisations lumineuses…)
¨Des nuissances (bruit, chaleur, déchets…)

III) Modélisation d'un système technique :

La modélisation permet de décrire graphiquement un système technique.

Application:

Modéliser les systèmes suivants : Scie circulaire-- imprimante – Scanner

Exercice : Système : Fer à repasser

 1°/ Définir la frontière d'étude du système :

2°/ Compléter le modèle fonctionnel suivant :

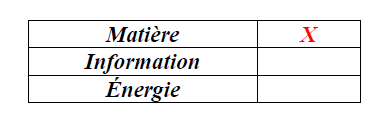

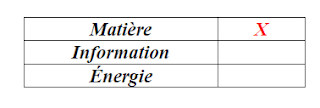

 3°/Indiquer la nature de la matière d’oeuvre en cochant la case correspondante :

Exercices :

 Modéliser les systèmes suivants :

إقرأ المزيد

REPRÉSENTATION FONCTIONNELLE D'UN SYSTÈME TECHNIQUE (partie 1)

REPRÉSENTATION FONCTIONNELLE D'UN SYSTÈME TECHNIQUE

I) Mise en situation

Exemple : Vérin d’une parabole

Répondre à ces trois questions:


            Questions                                                             Réponses
A quoi sert ce produit (système) ?       Changer la position angulaire de la parabole
Sur quoi agit-il ?                                                 La parabole
Qu’elles sont les modifications ?           Changement de la position de la parabole

II) Caractéristique d’un système technique

Définition d’un système technique:
Un système technique est un ensemble d’éléments organisés en fonction d’un but à atteindre.

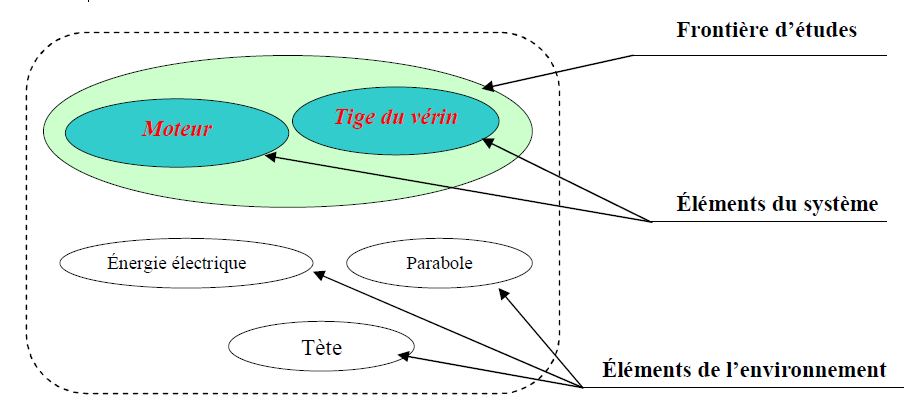

1- Frontière d’études du système:
Chaque système technique est délimité par une frontière, celle-ci renferme tous les éléments nécessaires à son fonctionnement.

2- Fonction globale (F.G) :
On définit la fonction d'un système par la relation qui transforme, au niveau de la matière d’oeuvre, la
situation initiale en situation finale. Elle est exprimée par un verbe à l’infinitif, et on la note par F.G.

Qu’elle est la fonction globale pour le vérin d’une parabole ?  Changer la position d’une parabole

Autres exemples :
Déterminer pour chacun de ses système la fonction globale F.G

Système: Lave-linge

F.G = Laver le linge

Système: Fer à repasser

F.G = Repasser les vêtements

Système: Sèche cheveux

F.G = Sécher les cheveux

3- Matière d’oeuvre (M.O) :

La matière d’oeuvre c’est la partie de l’environnement sur laquelle agit le système technique.

La matière d’ouvre peut être :

¨Matière ou matériel (Papier, bois, linge,…)

¨Énergie ou énergétique (électrique, mécanique, pneumatique, solaire..)

¨Information ou informationnelle (Son, images…)

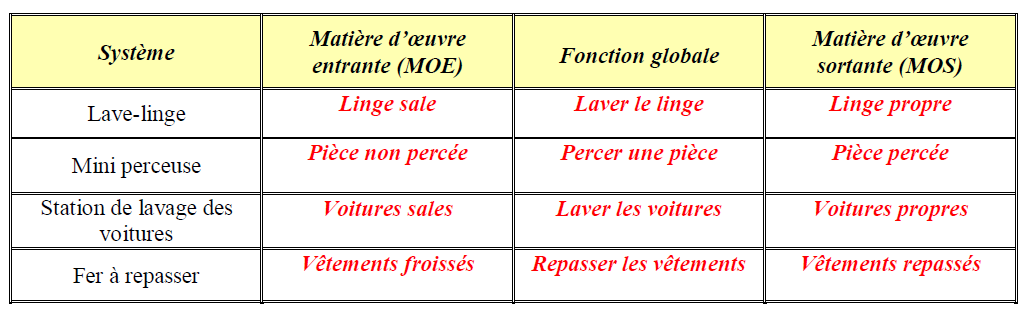

Compléter le tableau suivant:

Représentation :

إقرأ المزيد

Exercices : Modélisation d’un système technique

 Modélisation d’un système technique

Exercice 1 :

 Une voiture particulière et son conducteur sont à Paris et vont aller à Nantes. Complétez dans l'ordre:

1.      Frontière : La voiture stationnée sur avenue plate, par temps de pluie, portière fermée, 1 conducteur mais pas de passager.
2.      Matière d’œuvre : ...................................................
3.      Valeur ajoutée: .....................................................
4.      Ensemble effecteur: .................................................
5.      Dites si la voiture répond à la définition d'un système et pourquoi?

Exercice 2 :

Soit l’exemple d’une Mini perceuse ayant l’environnement suivant : Table – foret copeaux, utilisateur, énergie, pièces.

Déterminer la MOe , la MOs , la FG , les DC , les SS.

Exercice 3 :

Déterminer le niveau A-0 d'une machine à laver le linge.

Exercice 4  :

Système : fer a souder thermostatique.

a – Modéliser le système.

b – Peut-on découvrir l’organisation interne du système à partir de la modélisation?

c – Peut-on savoir les différentes tâches réalisées pour assurer la fonction globale?

إقرأ المزيد

Modélisation d'un système technique

Modélisation d'un système technique

Définition 1:

L'analyse fonctionnelle est une méthode qui a pour objet l'identification, l’expression et la caractérisation des fonctions qui modélisent les actions.
L'objectif est de proposer un modèle de l'usage du produit qui permet la simulation de la satisfaction du client.

   Définition 2:

Un système technique est un ensemble d’éléments organisé en fonction d'un but a atteindre.

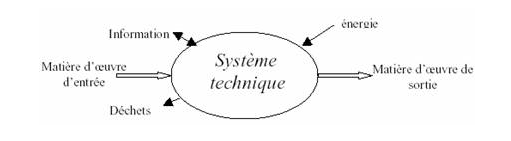

Environnement d'un système technique:

Modélisation:

Le premier niveau de description est le niveau A-0 (A moins Zéro).

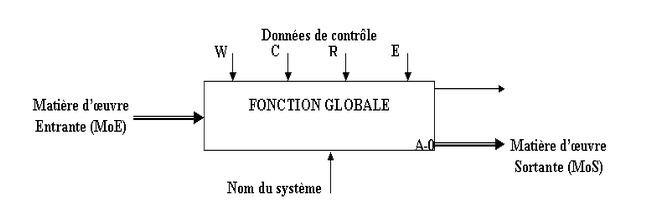

Ecriture du niveau A-0 ( actigramme):

Définitions:

* Nom du système: C'est le système étudié.
* Frontière d'isolement: C'est le limite physique du système.
* Fonction Globale (FG): C'est l'activité du système. Elle exprimée par un verbe à l'infinitif.
* Matière d'Oeuvre (MO): C'est l’élément que le système modifie ( un produit, une énergie ou une information).
    Cette matière d'oeuvre a un état initial :  Matière d'Oeuvre Entrante ( MOe)
        et un état final Matière d'Oeuvre Sortante (MOs). (MOe+ Valeur Ajoutée)
* Valeur Ajoutée (VA): C'est la modification apportée sur la matière d'oeuvre après l'intervention du système.
* Données de Contrôle (DC): Elles enclenchent, modifient et caractérisent la fonction du système:
                         - Energie (E): électrique, mécanique, pneumatique, hydraulique, humaine ....)
                         - Configuration (C): Programmation d'un ordinateur, d'un automate ...
                         - Réglage (R): Réglage de vitesse, de paramètres électriques .....
